Cách bố trí nguồn điện cho hệ thống Hi-Fi nhiều thiết bị

Vì sao cần bố trí nguồn điện hợp lý cho hệ thống Hi-Fi?

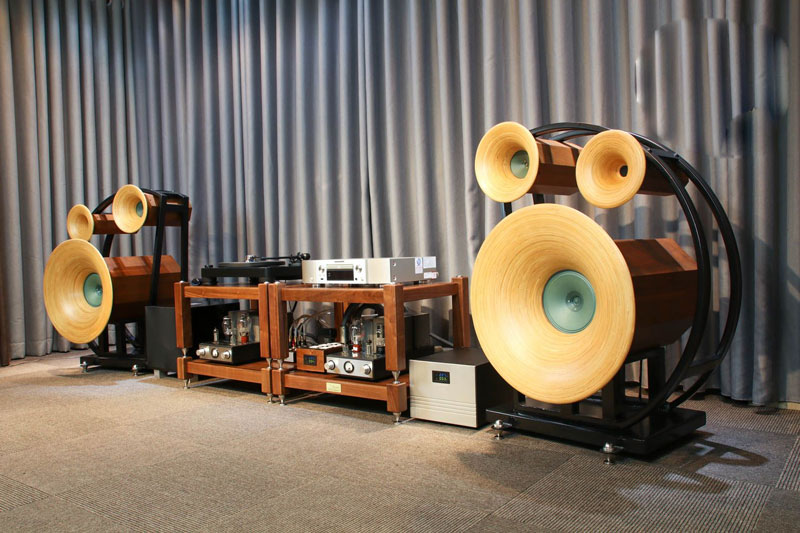

Một hệ thống Hi-Fi có thể bao gồm nhiều thiết bị như DAC, CD Transport, streamer, preamp, power amp, phono stage, đầu đĩa than hay các thiết bị lọc nguồn. Tất cả đều cần nguồn điện ổn định để hoạt động.

Nếu nhiều thiết bị cùng sử dụng chung một ổ cắm hoặc dây nguồn chất lượng thấp, hệ thống có thể phát sinh một số vấn đề như nhiễu nền, ù, sụt áp hoặc ảnh hưởng lẫn nhau giữa các thiết bị. Đặc biệt, các thiết bị công suất lớn như power amplifier có thể tạo ra dòng tải biến động đáng kể trong quá trình hoạt động.

Vì vậy, thay vì chỉ quan tâm đến việc mua dây nguồn hay lọc điện cao cấp, người chơi Hi-Fi nên bắt đầu từ cách bố trí nguồn điện cho toàn bộ hệ thống.

Phân loại thiết bị trước khi bố trí nguồn điện

Một cách đơn giản là chia thiết bị Hi-Fi thành hai nhóm chính: thiết bị công suất lớn và thiết bị nguồn tín hiệu. Nhóm công suất lớn thường bao gồm power amplifier, integrated amplifier hoặc subwoofer chủ động. Đây là những thiết bị có nhu cầu dòng điện cao, đặc biệt khi ampli phải tái tạo những đoạn nhạc có nhiều năng lượng ở dải trầm.

Trong khi đó, DAC, streamer, CD Transport, phono stage hay preamp thường tiêu thụ ít điện hơn nhưng lại tương đối nhạy cảm với nhiễu điện.

Do đó, nếu điều kiện cho phép, nên ưu tiên đường cấp nguồn riêng hoặc phân bổ tải hợp lý giữa hai nhóm thiết bị này.

Power Amp nên được ưu tiên đường điện riêng

Trong hệ thống Hi-Fi nhiều thiết bị, power amplifier là thành phần nên được ưu tiên khi bố trí nguồn điện.

Nếu có thể, người dùng nên thiết kế một đường điện riêng từ tủ điện đến khu vực đặt hệ thống âm thanh. Đường điện này nên sử dụng dây dẫn có tiết diện phù hợp với công suất hệ thống và được bảo vệ bằng thiết bị đóng cắt chất lượng tốt.

Việc dành một đường điện riêng giúp hạn chế tình trạng thiết bị Hi-Fi phải dùng chung nguồn với các thiết bị gia dụng có khả năng tạo nhiễu như tủ lạnh, máy lạnh, máy bơm, đèn LED hoặc các bộ nguồn switching.

Đặc biệt, không nên cắm power amp vào cùng một ổ chia điện nhỏ với quá nhiều thiết bị khác. Khi ampli hoạt động ở mức công suất cao, nguồn điện chung có thể trở thành điểm hạn chế của toàn bộ hệ thống.

Thiết bị digital nên được bố trí nguồn hợp lý

DAC, streamer, music server và CD Transport đều sử dụng các mạch điện tử nhạy cảm với nhiễu. Các thiết bị này thường có bộ xử lý tín hiệu số, clock và mạch chuyển đổi D/A nên chất lượng nguồn điện có thể ảnh hưởng đến độ ổn định của hoạt động bên trong.

Với hệ thống nhiều thiết bị digital, người dùng có thể bố trí chúng trên một ổ cắm hoặc bộ lọc nguồn riêng, thay vì tập trung tất cả thiết bị vào một ổ chia điện duy nhất.

 Tuy nhiên, không nên hiểu rằng cứ tách càng nhiều nguồn càng tốt. Điều quan trọng là phân bổ tải hợp lý và duy trì hệ thống tiếp địa đúng chuẩn, tránh tạo ra những chênh lệch điện thế không mong muốn giữa các thiết bị.

Có nên dùng ổ cắm điện và lọc nguồn riêng?

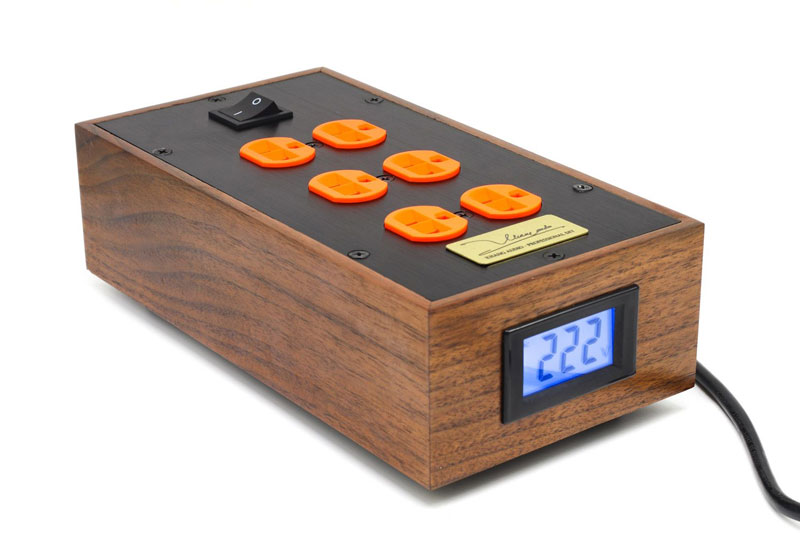

Với hệ thống Hi-Fi nhiều thiết bị, một bộ phân phối nguồn hoặc lọc nguồn chất lượng tốt có thể giúp việc cấp điện trở nên gọn gàng và an toàn hơn.

Tuy nhiên, cần lựa chọn thiết bị phù hợp với hệ thống. Các bộ lọc nguồn có thiết kế quá mạnh hoặc giới hạn dòng điện có thể không phù hợp khi cấp nguồn cho power amplifier công suất lớn.

Một cách bố trí phổ biến là sử dụng đường nguồn trực tiếp cho power amp, trong khi DAC, streamer, preamp và các thiết bị nguồn tín hiệu có thể sử dụng bộ lọc hoặc bộ phân phối điện chuyên dụng.

Quan trọng nhất là kiểm tra thông số dòng tải tối đa của ổ cắm, dây nguồn và bộ lọc trước khi kết nối.

Hạn chế dùng chung nguồn với thiết bị gia dụng

Một trong những nguyên tắc quan trọng khi bố trí nguồn điện cho hệ thống Hi-Fi là hạn chế dùng chung đường điện với các thiết bị có thể tạo nhiễu hoặc gây biến động tải lớn.

Tủ lạnh, điều hòa, máy giặt, máy bơm hay các thiết bị sử dụng động cơ đều có thể tạo ra nhiễu điện trong quá trình đóng/ngắt hoặc thay đổi trạng thái hoạt động.

Nếu hệ thống âm thanh được đặt trong phòng nghe riêng, việc bố trí một đường điện dành riêng cho Hi-Fi sẽ là giải pháp đáng cân nhắc. Đây cũng là nền tảng tốt hơn để người dùng tiếp tục nâng cấp lọc điện, biến áp cách ly hoặc các thiết bị xử lý nguồn trong tương lai.

Chú ý đến tiếp địa và hiện tượng vòng lặp mass

Bố trí nguồn điện không chỉ là chia ổ cắm mà còn liên quan đến hệ thống tiếp địa.

Khi nhiều thiết bị được kết nối với nhau thông qua RCA, XLR, USB, Ethernet hoặc các loại kết nối khác, sự khác biệt về điện thế giữa các thiết bị có thể gây ra hiện tượng ground loop, thường biểu hiện bằng tiếng ù nền.

Do đó, nếu hệ thống xuất hiện tiếng ù, không nên ngay lập tức kết luận rằng dây tín hiệu hoặc ampli bị lỗi. Hãy kiểm tra lần lượt nguồn điện, tiếp địa và cách kết nối giữa các thiết bị.

Không nên tự ý loại bỏ chân tiếp địa của phích cắm để xử lý tiếng ù, bởi điều này có thể ảnh hưởng đến an toàn điện.

Gợi ý bố trí nguồn cho hệ thống Hi-Fi nhiều thiết bị

Một hệ thống cơ bản có thể được bố trí theo hướng:

Nguồn điện → ổ cắm/đường điện riêng → bộ phân phối nguồn → thiết bị nguồn tín hiệu

Trong khi đó:

Nguồn điện riêng → power amplifier

Cách phân bổ này giúp power amp có đường cấp điện phù hợp hơn, đồng thời các thiết bị nguồn tín hiệu được quản lý tập trung và dễ kiểm soát.

Với hệ thống cao cấp, người dùng có thể tiếp tục cân nhắc các giải pháp như lọc điện, biến áp cách ly hoặc bộ điều hòa nguồn. Tuy nhiên, những thiết bị này nên được lựa chọn dựa trên công suất thực tế và đặc điểm của toàn bộ hệ thống thay vì chạy theo thiết bị càng đắt càng tốt.

Cách bố trí nguồn điện cho hệ thống Hi-Fi nhiều thiết bị nên bắt đầu từ việc phân bổ tải, ưu tiên nguồn riêng cho ampli công suất, hạn chế nhiễu từ thiết bị gia dụng và đảm bảo tiếp địa đúng chuẩn. Khi nền tảng nguồn điện được thiết kế hợp lý, các thiết bị Hi-Fi sẽ có điều kiện hoạt động ổn định và hệ thống cũng thuận lợi hơn cho những nâng cấp về sau.
